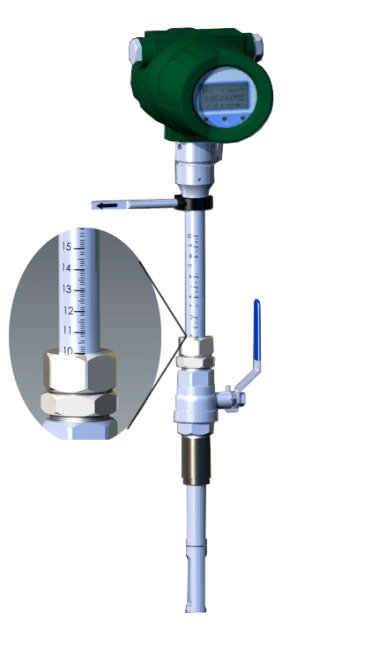

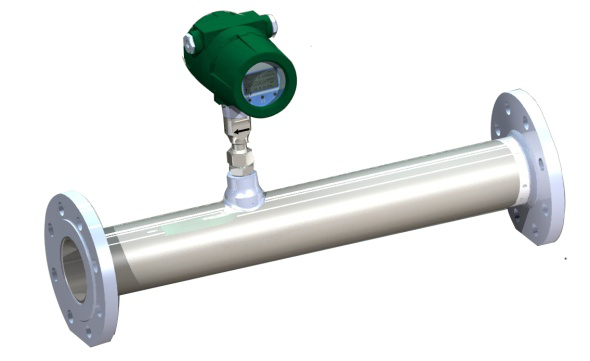

概述
3.1 測量原理
熱式氣體質量流量計基于熱擴散原理，即利用流體流過發熱物體時，發熱物體的熱量散失多少與流體的流量成一定的比例關系。具體來說，流量計的傳感器有兩只標準級的RTD，一只用來做熱源，一只用來測量流體溫度。流體流過時，熱源的熱量損失與流量的大小成非線性關系，熱式氣體質量流量計就可以把這種關系轉換成測量流量信號的線性輸出。
 利用熱擴散原理制造的流量計有兩種設計方法，基于共同的模型，如圖一：
P/ΔT=D+E
其中，P——耗散功率
ΔT——兩個傳感器間的溫度差
D——與實際流動有關的常數
E——與測量氣體的熱性能有關的系數
qm——質量流量
k——指數系數
溫度傳感器（RTD）分別置于氣流中兩金屬細管內，一熱電阻測得氣流溫度T；另一細管經功率恒定的電熱加熱，其溫度Tv高于氣流溫度，氣體靜止時Tv最高，隨著質量流速ρU增加，氣流帶走更多熱量，溫度下降，測得溫度差ΔT=Tv-T.這種方法稱作“溫度差測量法”或“溫度測量法”。 若保持ΔT恒定，控制加熱功率隨著流量增加而增加功率，這種方法稱作“功率消耗測量法”。
熱式氣體質量流量計采用“功率消耗測量法
3.3 產品應用
-
公共工程——電、氣、水處理的監控
管道氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐余熱空氣
-
石油與天然氣工業
能量交換；填井氣回收；燃?xì)庥嬃浚粴怏w質量分析；泄漏氣監測；天然氣計量；火炬氣監控
-
電力行業
燃料系統氣體分配過程中氣體的測量；鍋爐及輔機系統中各種氣體的測量；燃?xì)鉅t氣體的測量；電廠高爐一次風、二次風的測量
-
化工行業
煙氣循環監測；采樣系統氣體流量計量；引風機氣體流量計量；化肥廠氨氣測量；電池工廠各種氣體的測量
-
冶金行業
鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的測量控制
-
紙漿與造紙行業
廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次、三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)的測量
-
食品及醫藥行業
加工操作中新鮮空氣的加入；啤酒廠的二氧化碳處理；瓶子消毒器中熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣、廢氣、過程控制
-
環保項目
沼氣利用過程中的氣體測量；氯氣處理過程中的氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量。
-
其他行業
工廠壓縮空氣的測量；煤粉燃燒過程粉、氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制
4. 接線
-
接線準備
-
接線前應仔細閱讀與熱式質量流量計配套使用的其它單元儀表或系統的接線方法與要求；
-
外接電纜時推薦采用二芯屏蔽電纜并使電纜連接處良好密封；
-
對本安防爆產品應選用符合相關標準的本安儀表電纜并確信電纜參數滿足本安防爆儀表系統的要求；
-
 直流工作電壓范圍為DC18~30V。電壓高于DC30V時會使儀表損壞，應采取措施防止供電電壓高于30V；
-
向熱式質量流量計供電的24V直流電源應滿足IEC-1010-1或相當標準的SELV安全超低電壓；
-
接線前用電壓表測量供電電壓，確信加載的電壓為DC24V；
