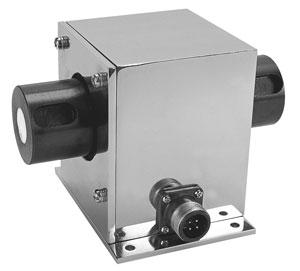

LOG-N-1000A動態扭矩傳感器
◆ 特性與應用
· 電阻應變為敏感元件和集成電路構成的一體產
品，通過電刷實現供電與信號輸出。
· 中低量程扭矩測量�？蓽y量正反兩方向扭矩值。
· 兩端為軸鍵連接，安裝使用方便。
· A型最高轉速不超過500轉/分鐘，維護周期：1500萬轉左右。
· B型最高轉速不超過300轉/分鐘，維護周期：1000萬轉左右
◆技術參數
測量范圍 ：0，1，5,10,20,30,50,100Nm
輸出靈敏度：1.0～2.0 mV/V
綜合精度：±0.1; ±0.3; ±0.5%F.S(線性+重復性+滯后)
工作溫度：-35～+80℃
溫度補償范圍：20～+60℃
零點溫度影響：±0.1%F.S/10 ℃
激勵電壓：12 VDC
響應頻率：100μS
絕緣電阻：2000 MΩ/100VDC
輸入電阻：700±10/350±10Ω
輸出電阻：700±5/350±5Ω
零點輸出：0～±1%F.S
安全過載：120%F.S
材質：合金鋼
電氣連接方式：輸入（電源+）：1-紅 輸出信號+：2-黃
輸出信號- ： 3-白 輸入（電源-）：4-綠
LOG-N-1000B動態扭矩傳感器
◆ 特性與應用
· 電阻應變為敏感元件和集成電路構成的一體產
品，通過電刷實現供電與信號輸出。
· 中低量程扭矩測量�？蓽y量正反兩方向扭矩值。
· 兩端為軸鍵連接，安裝使用方便。
· A型最高轉速不超過500轉/分鐘，維護周期：1500萬轉左右。
· B型最高轉速不超過300轉/分鐘，維護周期：1000萬轉左右
◆技術參數
測量范圍 ：0～200,300,500,1000，2000 Nm
輸出靈敏度：1.0～2.0 mV/V
綜合精度：±0.1; ±0.3; ±0.5%F.S(線性+重復性+滯后)
工作溫度：-35～+80℃
溫度補償范圍：20～+60℃
零點溫度影響：±0.1%F.S/10 ℃
激勵電壓：12 VDC
響應頻率：100μS
絕緣電阻：2000 MΩ/100VDC
輸入電阻：700±10/350±10Ω
輸出電阻：700±5/350±5Ω
零點輸出：0～±1%F.S
安全過載：120%F.S
材質：合金鋼
電氣連接方式：輸入（電源+）：1-紅 輸出信號+：2-黃
輸出信號- ： 3-白 輸入（電源-）：4-綠
|
